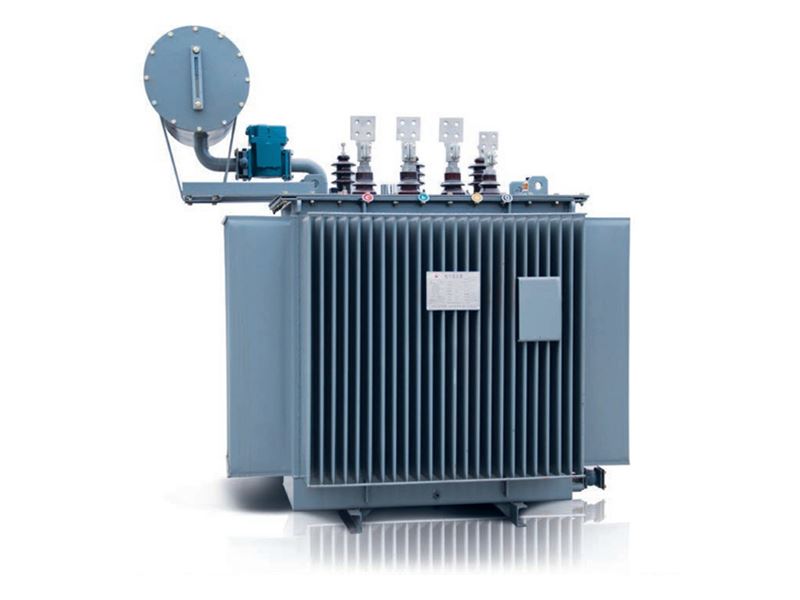

محول مغمور بالزيت (المحولات الزيتية/ محوّلات التوزيع المغمورة بالزيت)، 10 كيلو فولت إلى 35 كيلو فولتOil Immersed Transformer

محول مغمور في الزيت (10kV-35kV)

تُعتبر المحولات المغمورة بالزيت أحدث محولات الطاقة منخفضة الفقد (الخسارة)، حيث تصنعها شركة Yawei وتتميز بلفات الأسلاك النحاسية. كما يتم تطبيق مواد وعمليات جديدة على المحول لتحقيق خسارة منخفضة للمواد وتحسين أداء وكفاءة المحول وكفاءة الهيكل أيضاً. كما يحقق المحول تطبيقًا واسعًا في شبكات الطاقة للأغراض الصناعية والحضرية والريفية وهو مناسب بشكل خاص للاستخدام في المحولات المدمجة والمحطات الفرعية الجاهزة.

الميزات
  • يتميز المحول بحجم صغير ووزن خفيف
  • يتميز بصوت منخفض أثناء التشغيل، كما يتميز بأداء ممتاز في تبديد الحرارة ولا ترتفع فيه درجة الحرارة.
  • يتميز بعملية موثوقة وكفاءة عالية.
  • يتميز بأن لا يسبب تأثير على البيئة ولا يحتاج للصيانة الدورية
استفسار
الخواص الفنية
محول زيتي (مغمور بالزيت) S11 6-11kV
السعة المقدرة (كيلو فولت أمبير) الفولتية رمز الاتصال فقد اللاحمل (كيلو وات) فقد الحمل (kW) (75℃) معاوقة الدائرة القصيرة (%) تيار اللاحمل (%) الوزن (كجم) الابعاد (مم)
الجهد العالي (كيلو فولت) مدى المأخذ (%) الجهد العالي (كيلو فولت) الزيت الإجمالي الطول العرض الارتفاع
30 6
6.3
10
10.5
11 		±5
±2x2.5 		0.4 Yyn0
Dyn11 		90 600 4.0 2.1 60 285 715 595 800
50 120 870 2 65 360 760 810 830
63 140 1040 1.9 100 500 1080 620 1090
80 170 1250 1.8 80 455 975 640 880
100 200 1500 1.6 90 525 970 640 910
125 235 1800 1.5 95 580 1050 700 940
160 280 2200 1.4 110 680 1160 785 960
200 335 2600 1.3 125 765 1125 770 1000
250 390 3050 1.2 140 860 1200 835 1020
315 465 3650 1.1 155 1005 1305 910 1050
400 560 4300 1.0 175 1170 1305 900 1090
500 670 5100 1.0 210 1370 1410 1015 1140
630 840 6200 4.5 0.9 260 1700 1545 1095 1160
800 980 7500 0.8 305 2025 1590 1130 1200
1000 1190 10300 0.7 375 2290 1680 1230 1300
1250 1360 12000 0.6 445 2680 1715 1245 1400
1600 1640 14500 0.6 520 3160 1785 1290 1500
2000 1980 18500 5 0.5 785 4020 1850 1315 1530
2500 2450 23500 5 0.45 925 4810 1945 1370 1610
محول زيتي (مغمور بالزيت) 20kV
السعة المقدرة (كيلو فولت أمبير) الفولتية رمز الاتصال فقد اللاحمل (كيلو وات) فقد الحمل (kW) (75℃) معاوقة الدائرة القصيرة (%) تيار اللاحمل (%) الوزن (كجم) الابعاد (مم)
الجهد العالي (كيلو فولت) مدى المأخذ (%) الجهد العالي (كيلو فولت) الزيت الإجمالي الطول العرض الارتفاع
30 6
6.3
10
20
30 		±5
±2x2.5 		0.4 Yyn0
Dyn11 		90 600 4.0 2.1 70 300 800 660 940
50 120 870 2 80 400 830 690 990
63 140 1040 1.9 90 450 860 690 1020
80 170 1250 1.8 105 520 900 720 1060
100 200 1500 1.6 115 600 940 740 1080
125 235 1800 1.5 125 700 1220 770 1100
160 280 2200 1.4 140 820 1240 780 1170
200 335 2600 1.3 170 980 1390 800 1200
250 390 3050 1.2 190 1150 1410 820 1230
315 465 3650 1.1 220 1300 1500 860 1270
400 560 4300 1.0 240 1525 1520 870 1320
500 670 5100 1.0 270 1780 1600 890 1410
630 840 6200 4.5 0.9 320 2050 1660 950 1460
800 980 7500 0.8 490 2800 1760 970 1500
1000 1190 10300 0.7 570 3030 1800 1090 1620
1250 1360 12000 0.6 650 3535 1870 1100 1700
1600 1640 14500 0.6 750 4350 1980 1180 1800
2000 1980 18500 5.5 0.5 950 5040 2090 1280 1930
محول زيتي (مغمور بالزيت) 35kV
السعة المقدرة (كيلو فولت أمبير) الفولتية رمز الاتصال فقد اللاحمل (كيلو وات) فقد الحمل (kW) (75℃) المعاوقة (%) الوزن (كجم) الابعاد (مم)
الجهد العالي (كيلو فولت) مدى المأخذ (%) الجهد العالي (كيلو فولت) الزيت الإجمالي الطول العرض الارتفاع
50 25
30
33
35 		±5
±2x2.5 		0.23
0.38
0.4
0.44
0.48
0.6 		Dyn11
Yyn0 		0.166 1.285 6.44 165 535 1120 670 1235
80 0.209 1.734 6.66 195 670 1120 700 1270
100 0.244 2.138 6.39 210 745 1120 720 1285
125 0.286 2.552 6.27 215 790 1160 715 1330
160 0.3 3.027 6.40 245 970 1245 785 1365
200 0.361 3.649 6.28 360 1050 1245 795 1380
250 0.424 4.294 6.49 285 1175 1335 880 1395
315 0.51 5.2 6.31 310 1305 1380 920 1420
400 0.613 6.171 6.31 355 1540 1510 1010 1455
500 0.716 7.452 6.51 390 1760 1120 1105 1502
630 0.897 8.65 6.60 430 2000 1120 1210 1527
800 1.042 10.181 6.24 525 2545 2080 1215 1770
1000 1.22 12.375 6.30 600 2885 2125 1270 1850
1250 1.457 15.119 6.40 690 3275 2150 1300 1950
1600 1.796 18.337 6.53 840 3955 2310 1355 2070
2000 2.105 21.122 6.47 1010 4775 2390 1395 2170
2500 2.514 25.296 6.29 1145 5550 2515 1435 2300
