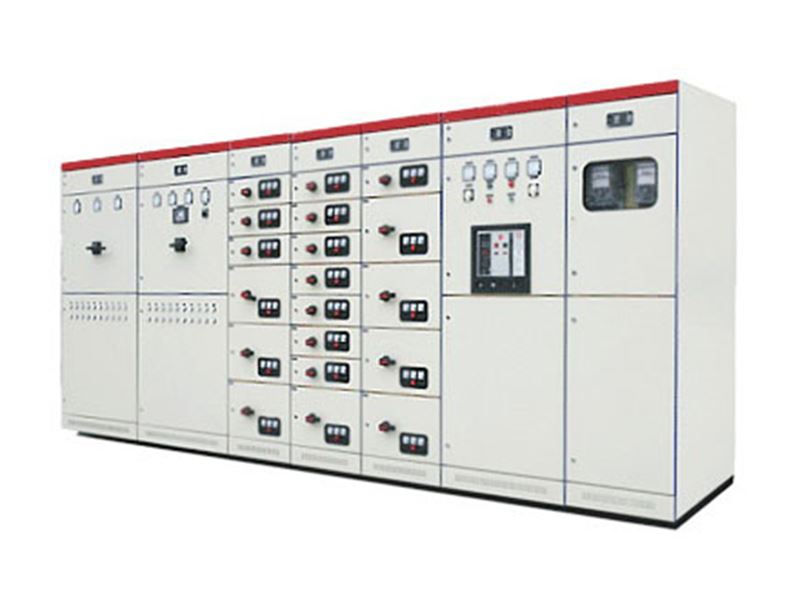

جهاز الفصل والوصل منخفض الجهد (قاطع كهربائي منخفض الفولتية/ مفتاح الجهد المنخفض)Low Voltage Switchgear
يمكن استخدام منتجات شركة Yawei من القواطع الكهربائية ذات الجهد المنخفض لتحويل الطاقة وتوزيعها وإمدادها بأنظمة توزيع الكهرباء مع التيار المتردد 50 هرتز، والطاقة المقدرة 380 فولت والتيار المقنن 3150 أمبير. كما يتم استخدام مجموعة المفاتيح الكهربائية ذات الجهد المنخفض (مجموعة الوصل والفصل) على نطاق واسع في محطات الطاقة والمحطات الفرعية وغيرها. كما تجدر الإشارة إلى أنها إحدى منتجات الشركة الأكثر مبيعًا، حيث تتميز بمقاومة عالية ضد الكسر ولها مجموعة دوائر مرنة وتتميز بالتشغيل الموثوق.
الميزات
- يتميز جهاز الفصل والوصل (مجموعة المفاتيح الكهربائية) بأنها مصنوعة من الفولاذ المشكل، حيث يتم إنتاج جميع المكونات من قبل شركتنا بتصميم معياري واستخدام عام.
- ومن اجل تحسين تبديد الحرارة، تحتوي الكابينة على فتحات تهوية في الأعلى والأسفل، وعندما تعمل المكونات الكهربائية الداخلية، يتم تفريغ الحرارة من خلال الفتحات العلوية بينما يتم دفع الرياح الباردة إلى الكابينة من خلال الفتحات السفلية لتشكيل دائرة تهوية للكابينة.
- تم تصميم وتصنيع الكابينة بدقة وفقًا لمعايير عالية.
- يتم توصيل اللوحة المكونة من مكونات كهربائية بإطار الكابينة بأسلاك نحاسية ناعمة، كما يتم تثبيت المكونات الداخلية الأخرى وتوصيلها بالإطار بآلة مخرشة. كما أن الكابينة لديها نظام تأريض كامل.
- بالنسبة للسطح الخارجي للكابينة، فهو مطلي بطلاء تحميص بوليستر برتقالي أو معالج بطلاء مسحوق. كما يتضح أن سطح الكابينة المعالج غير لامع، مما يخلق بيئة عمل صديقة بصريًا للمشغلين.
- يمكن إزالة الغطاء العلوي للكابينة من أجل تركيب وتعديل قضيب التوصيل. كما يحتوي الغطاء أيضًا على حلقة في كل زاوية لسهولة رفع الكابينة ونقلها
- تصل الكابينة إلى تصنيف IP30، كما أن IP20-40 أيضاً متوفر للعملاء وفقًا لبيئة العمل.
شروط التثبيت
- درجة الحرارة: -5 ~ 40 درجة مئوية، ومتوسط درجة الحرارة خلال 24 ساعة 35 درجة مئوية
- ارتفاع 2000 متر للتطبيقات الداخلية.
- الرطوبة 50 بالمائة عندما تكون درجة الحرارة 40 درجة مئوية. كما أن الرطوبة العالية مسموح بها عندما تكون درجة الحرارة منخفضة، ولذا يجب احتساب التكثيف العرضي بسبب التغيرات في درجة الحرارة.
- أقل من 5 درجات من الميل في الاتجاه الرأسي
- يجب تركيب الكابينة في منطقة خالية من الاهتزازات والصدمات القوية وكذلك المواد المسببة للتآكل.
الخواص الفنية
| الموديل | التيار المقدر (أمبير) | تيار قطع الدائرة الكهربائية القصيرة المقدر (كيلو أمبير) | تيار التحمل لوقت قصير (1s) (كيلو أمبير) | تيار تحمل الذروة المقدرة (كيلو أمبير) | |
| GGD1 | A | 1000 | 15 | 15 | 30 |
| B | 600（630） | ||||
| C | 400 | ||||
| GGD2 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | ||||
| C | |||||
| GGD3 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | ||||
| C | 2000 | ||||
من أجل أن نختصر لكم عناء البحث عن منتجات عالية الجودة، نقدم لكم شركة Yawei كمصدر موثوق بشهادة عالمية كشركة متخصصة ورائدة في تصنيع محولات الطاقة والمحطات الفرعية والمفاتيح الكهربائية (سويتش جير) والأسلاك الملفوفة، وذلك لضمان توفير مصدر طاقة آمن ومستقر. كما تجدر الإشارة إلى أننا في الشركة نركز دوماً على جودة المحولات الكهربائية وعلى خدمات ما بعد البيع لنكون دوماً عند حسن ظن العملاء ولنكون المصدر الموثوق به في جميع أنحاء العالم، حيث أن من ركائز سياسة شركتنا هي الجودة ورضاء العميل دائماً. وإلى جانب ذلك، يعمل في الشركة فريق من المحترفين ذوي الخبرة والمهارة الذين لهم باع طويل في هندسة وتصنيع محولات الطاقة، والتي تم تصميمها جميعًا للتكيف مع تطبيقات العملاء مع تلبية متطلبات المعايير الدولية. فإذا كنتم تبحثون عن مصنع محولات يمكن الاعتماد عليه أو مُصنِّع لأجهزة الفصل والوصل (سويتش جير أو القواطع الكهربائية)، فإن شركتنا Yawei هي الخيار الجدير بالثقة.
